落石対策製品

落石防護工　ネイチャーネット®工法

高強力・高靭性のネットで大きな落石エネルギーを吸収する新しいタイプの防護柵です。

ネイチャーネット工法は、高強力・高靭性のネイチャーネットとロープを主材料とした柔軟性のある高エネルギー吸収型落石防護柵です。吸収可能エネルギーの大きさで50kJ・100kJ・150kJの3タイプがあります。
また、設置方法の違いにより、支柱と控えを利用する「支柱タイプ」と立木を利用する「立木タイプ」があります。平成29年改訂「落石対策便覧」対応の落石防護柵です。

特長　
・高強力・高靱性のネットで、高い衝撃吸収性を有します。
・耐候性に優れ、錆などで腐食しません。
・ラッシェル編み構造であり、一ヵ所切断が起こっても、
　それ以上編みが解けることはありません。
・軽量で施工性に優れます。

支柱タイプ

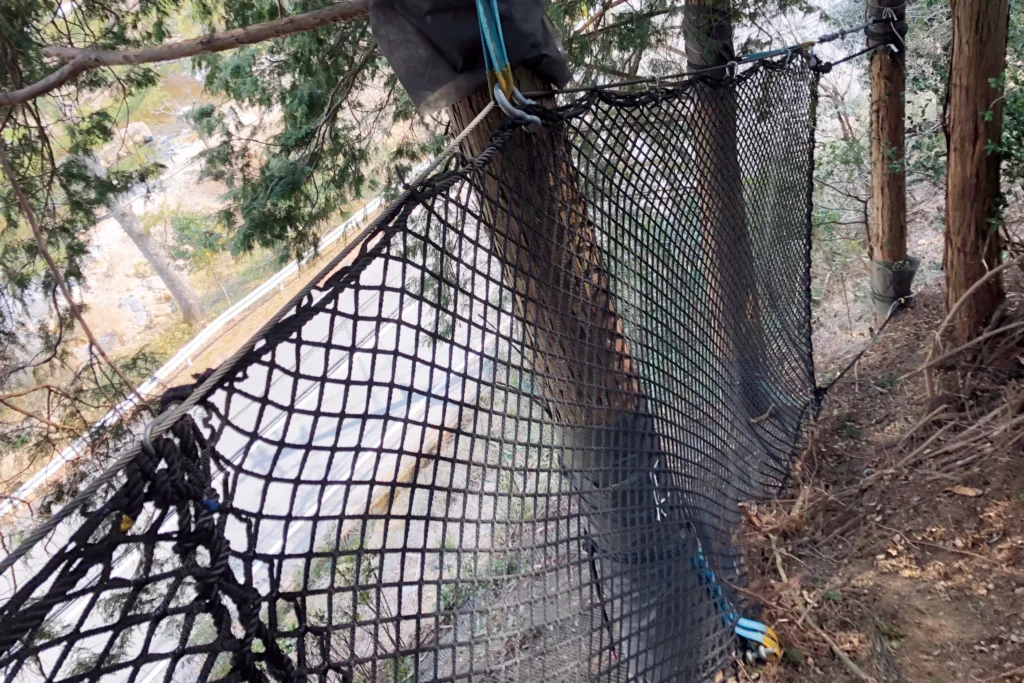

立木タイプ

適用範囲

品番	NE-50	NE-50N-GP	NE-50N-GP
吸収可能エネルギー	50kJ	100kJ	150kJ
柵高2.5m	◯	〇	ー
柵高3.0m	◯	〇	〇

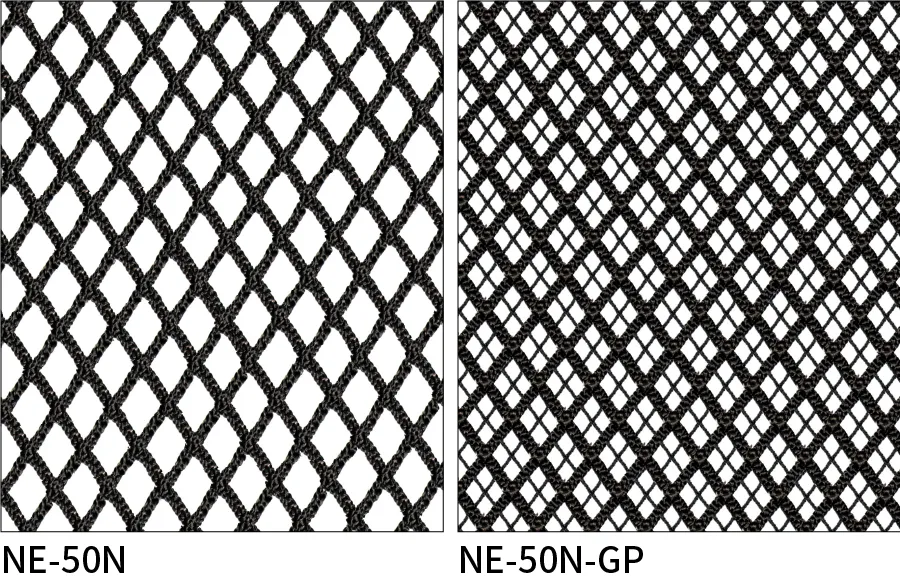

衝撃緩和ネット	ー	〇	〇

施工事例

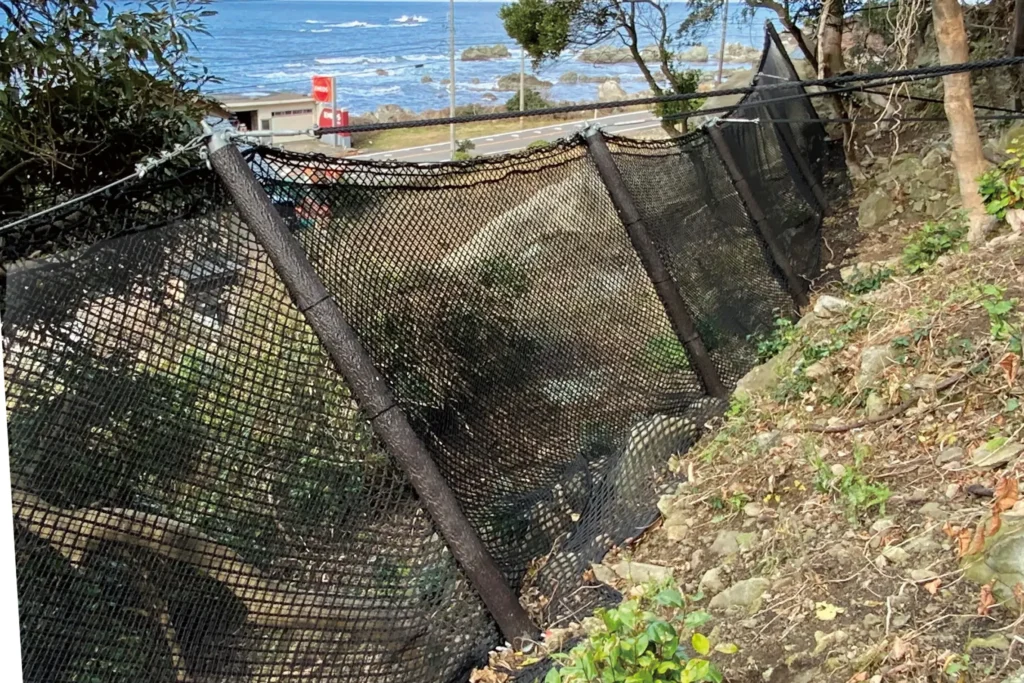

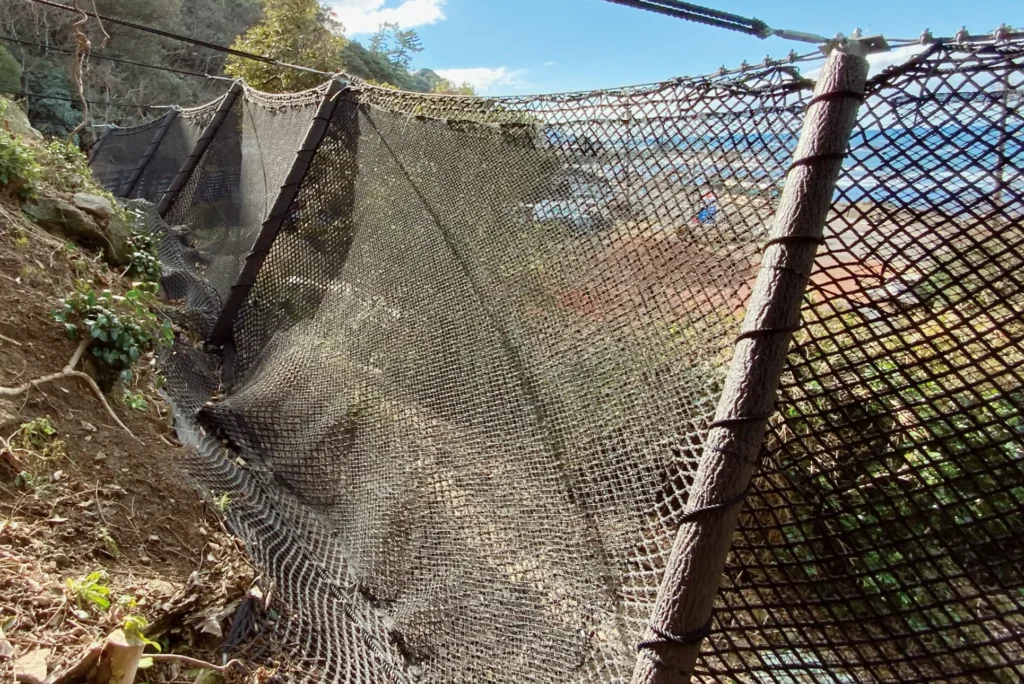

支柱タイプ(擬木カバー)

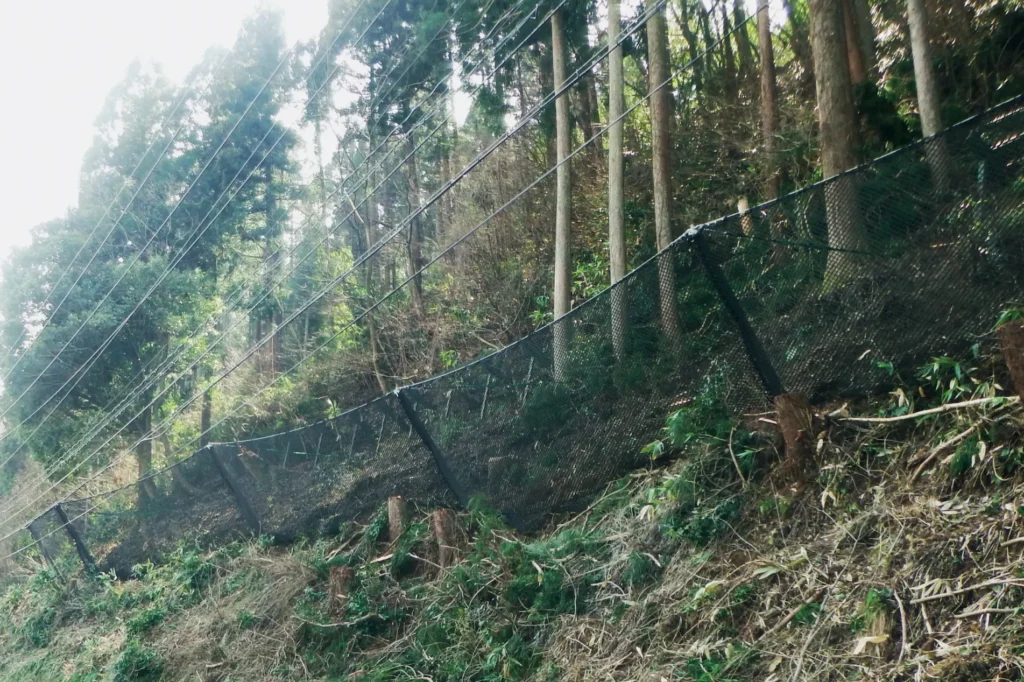

支柱タイプ

覆式落石防護網　ECO落石ネット

ライフサイクルコストの削減が可能な高耐候性の覆式落石防護網です。

ECO落石ネットは耐候性に優れたポリエステル繊維を使用したネットであり、従来の合成繊維に比べ、取り替えなどの維持管理負担を軽減でき、ライフサイクルコストを低減します。
風化の激しい自然斜面や切土面などの表面滑落による石や土砂の飛散を防止します。

特長
・耐候性に優れたポリエステル繊維の使用により、ライフサイクルコストを低減できます。
・軽量な部材であり、斜面上での作業負担を大きく軽減できます。
また、小さく折りたたむことも可能なため、持ち運びが容易です。　
・ラッシェル網構造であり、一か所切断が起こってもそれ以上編みがほどけることはありません。
・素材は全て化学繊維であるため、錆などの腐食が発生しません。

規格・寸法

品名	幅(m)	長さ(m)	目合い(mm)	引張強さ(N/本)	伸び率(%)
NE-40-BKP 10*15	10	15	25	680以上	40以下
NE-40-BKP 10*5	10	5	25	680以上	40以下

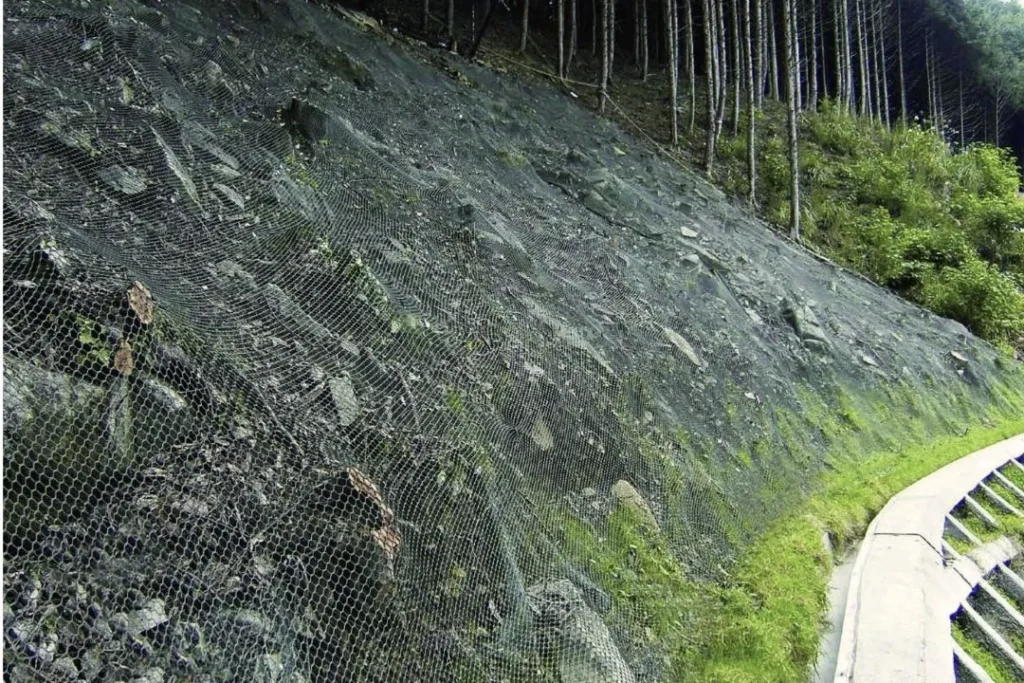

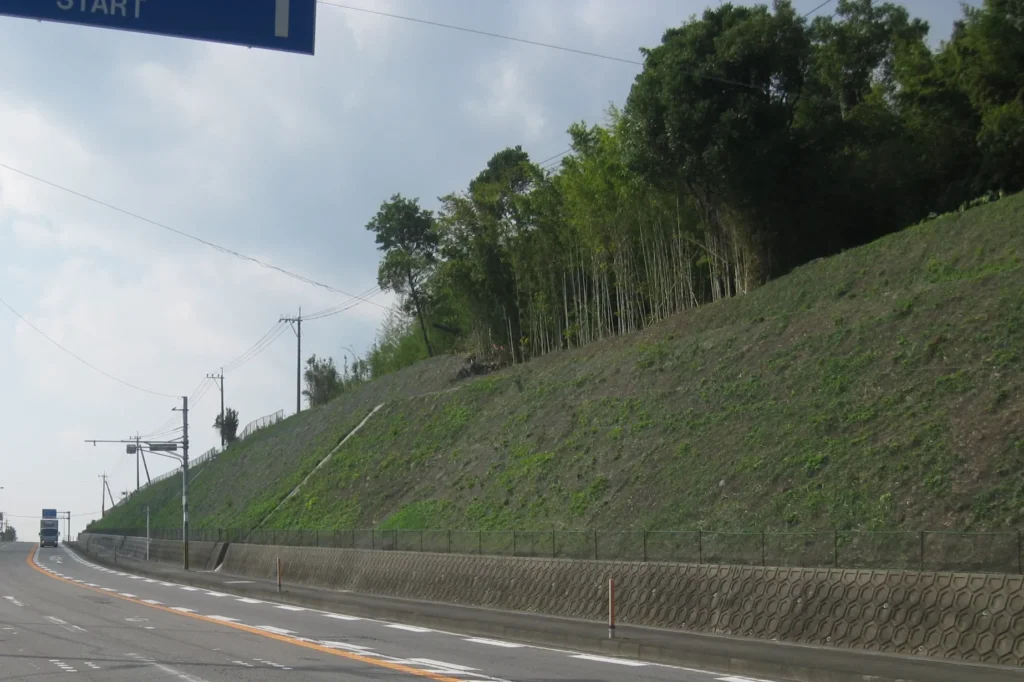

施工事例

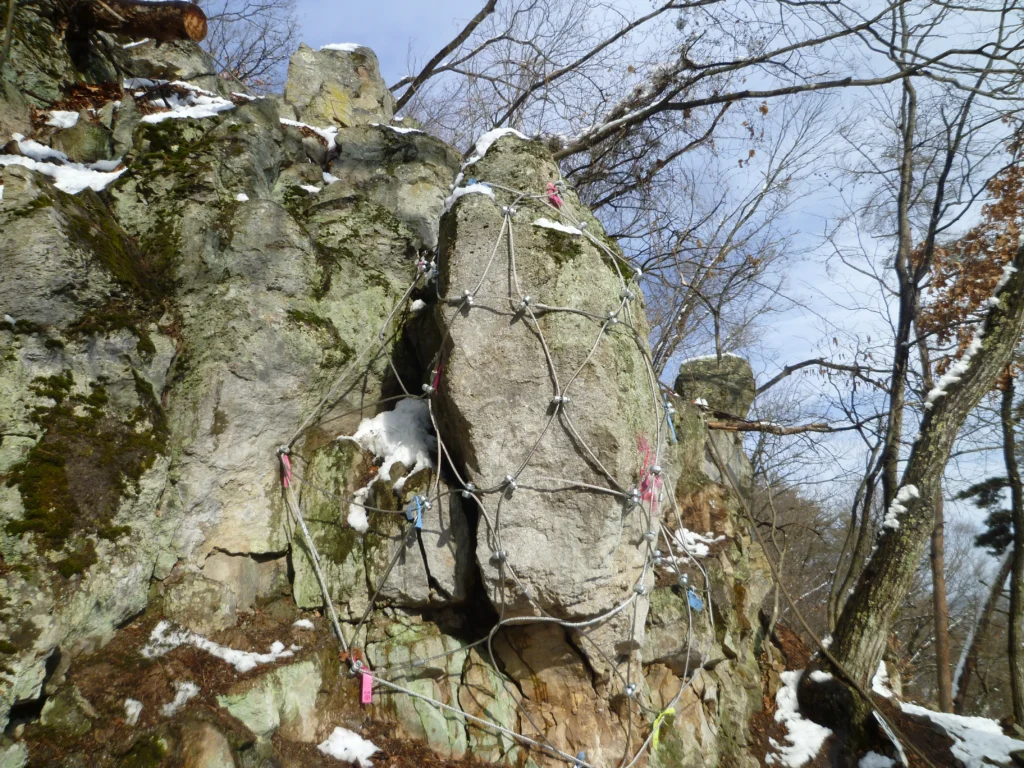

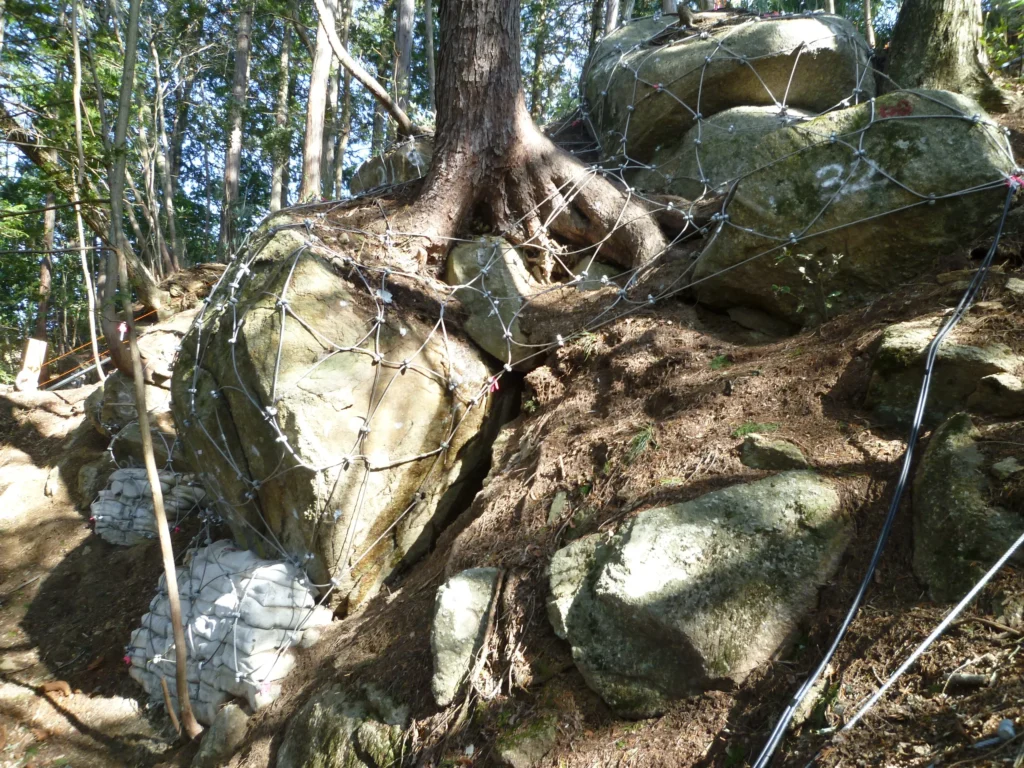

落石発生源対策　ワイヤーネット被覆工

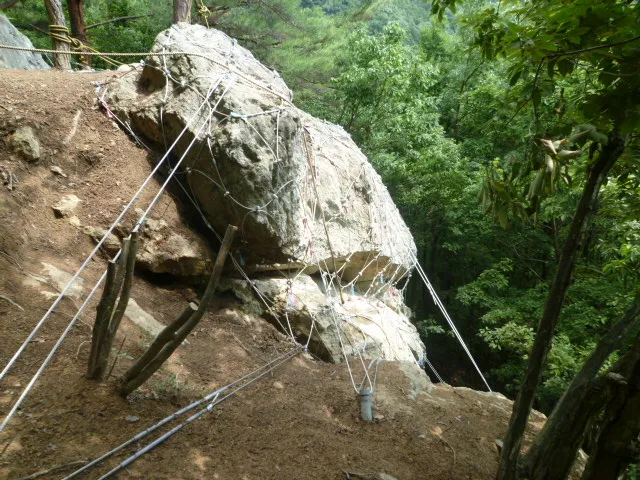

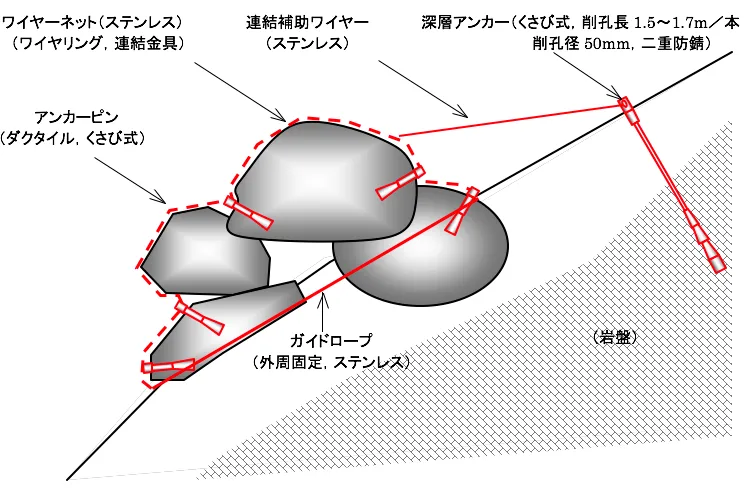

リング状のワイヤーネットとアンカーピンを用いて、不安定な転石あるいは転石群を一体化(被覆)することによって、転倒や滑動に対して安定させます。
また、ワイヤーネットとアンカーピンだけで安定が保たれない場合には、深層アンカーを安定した岩盤に定着させ、足りない抑止力を負担させます。

特長
・転石あるいは転石群の転倒や滑動に対して、平常時の目標安全率を2に設定しています。また、地震時の検討も行います。
・不安定な転石に対しピンポイントで対策可能なため、施工数量を低減できます。
・ワイヤーネットはステンレス製のため、耐久性に優れています。
・個々の部材が軽量であり、アンカー削孔も小型の掘削機で行うため、人力運搬・施工が可能です。
・立木を避けながら施工が可能なため最小限の伐採ですみ、自然環境を損ないません。

規格・寸法

品名	規格・寸法	参考重量(kg)
ワイヤーリング	φ800/φ600/φ350、SUS304、7×19、φ8mm	0.7/0.5/0.3
連結金具	FCMB31-08、三価クロメートメッキ	0.3
ガイドロープ	SUS304、7×19、φ8mm	0.3
アンカーピン	FCD450、HDZT49	1.0
ショートアンカー	SA600/SA1300、FCD450、HDZT49	2.5/4.7
深層アンカー	PC鋼より線、長さ(設計による)、削孔径φ65/φ50	長さによる
連結補助ワイヤー	SUS304、7×19、φ8mm	0.3
ワイヤーロープ端止具	FCMB27-05、三価クロメートメッキ	1.4
